DSX2-602 CableAnalyzer
產品型號：DSX-602
品 牌：FLUKE
● Cat 6A 和 Class EA 銅纜認證
● Cat 6A 測試時間為 10 秒
● HDTDX 和 HDTDR 診斷功能準確定位故障位置
● 使用 LinkWare? PC，可快速、方便地創建PDF格式的報告
● 包括通道測量適配器；可選配堅固耐用的鏈路適配器，帶可插拔測試插頭
- 型號介紹
- 詳細參數
- 型號/選件
- 資料下載
- 演示視頻
|
|
|
|

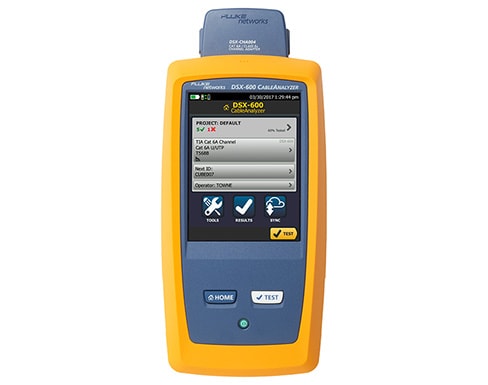

DSX-602 CableAnalyzer ------銅纜認證測試儀 |
| 產品概述 |
|
DSX-602 CableAnalyzer? 是適用于 Cat 3 / Class C 到 Cat 6A / Class EA 銅纜、雙絞線結構線纜的基本認證工具，其速度快、可靠性高并且能夠提率和生產力 – 從而直接提高公司的盈利能力。其手勢用戶界面讓您的技術人員能夠減少解釋屏幕所需的時間，從而將更多時間用于測試。500 MHz 頻率范圍只需 10 秒即可認證 10 千兆以太網的 Cat 6A/EA 類線纜。診斷能夠定位故障發生的位置。LinkWare? Live 是基于云的服務，使您能夠通過設備、隨時、隨地由人管理認證工作。
|
|
| 測試標準 |
● TIA - 類 3，5，5e，6，6A，根據 TIA 568-C.2 或 TIA-1005 標準
● ISO/IEC - 根據 ISO/IEC 11801:2002 和修正標準進行 C 和 D、E、EA 類認證
● IEEE 802.3 - 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
| 性能 |
● 九秒 Cat 6/Class E 和 10 秒 Cat 6A/Class EA 測試時間使其擁有較快的認證速度
● 圖形顯示故障源，DTX-602 HDTDR 和 HDTDX 算法會提供快速、易于理解的說明以找出故障點（與測試儀的距離）。
● 以全圖形方式管理最多 12,000 個 Cat 6A 測試結果
● 電容觸摸屏可使您通過選擇線纜類型、標準和測試參數更快地設置測試儀

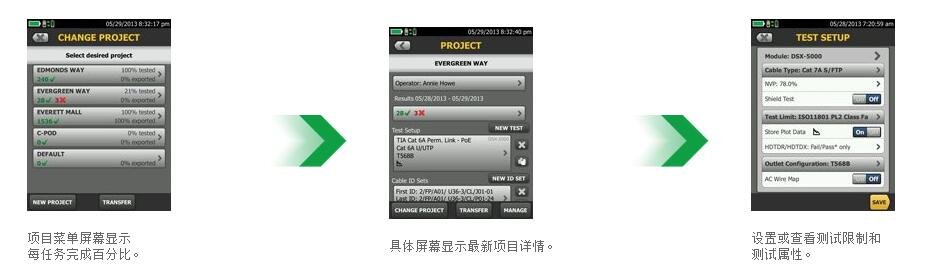

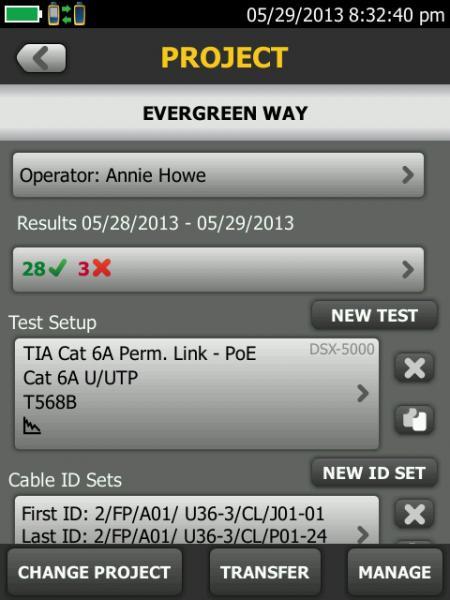

| ProjX? 管理系統幫您輕松管理復雜的工作 |
以全圖形方式管理最多 12,000 個 Cat 6A 測試結果
管理有多個團隊參與、使用多個測試儀和具有多種要求的多項工作不但費時，而且容易出錯。越來越龐大的作業規模使得項目組織比以往更加重要。DSX CableAnalyzer 系列的新 ProjX 管理系統通過一個項目文件將所有工作詳情保存在一個簡單的名稱下，避免了在開始一個項目后需要重新輸入工作詳情的情況。這樣可減少從一項作業轉換到另一項時或在一項作業中使用多個測試儀時的設置錯誤或文件丟失。此外，它還可按線纜 ID 提供測試結果，合并所有更改且不會產生重復，且以最后安裝的銅纜或光纖模塊為默認對象。ProjX 管理系統以 0-100% 的比例提供各項作業的實時完成狀態，可使操作員選擇分開執行需要進行其他分析的測試，并確保不會漏掉內容?！吧院笮迯?fù)”選項可創建用于糾正任意工作質量問題的竣工查核事項清單或自動完成清單。ProjX 能夠真正地提高項目經理及組長們的效率。
| Taptive? 用戶界面簡化儀器設置，杜絕錯誤并加快了故障診斷速度 |
電容觸摸屏可使您更快地完成測試儀設置且支持所有標準
Taptive 用戶界面簡單易用，即使最新入門的技術人員也能根據各種材料類型和測試要求執行測試。電容屏 Taptive 用戶界面讓您能夠從菜單屏幕方便地訪問所有作業。輕觸您正在執行的工作，寬大明亮的顯示屏將確認需要執行的測試，動畫式說明則簡化了測試儀的配置，保證測試的正確性。

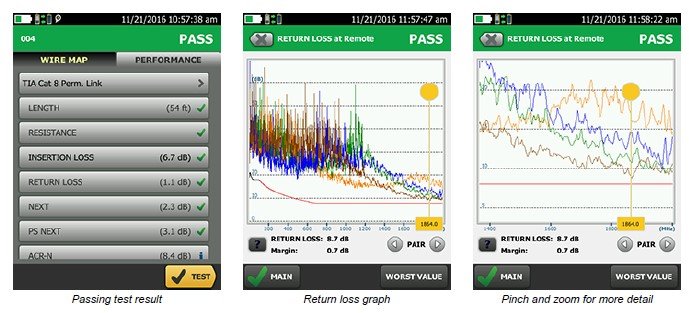

| 以超快速度執行 |
十秒鐘的 Cat 6A 測試時間和最快的提交認證結果的方式
。 Cat 6A 銅纜認證，或者只需 3 秒即可完成兩根光纖的雙波長認證。，是完成項目和系統驗收的最快方式。迅速得到通過或失敗結果，方便地按標準值檢查各個測試參數，或分析圖形上的特定區域。

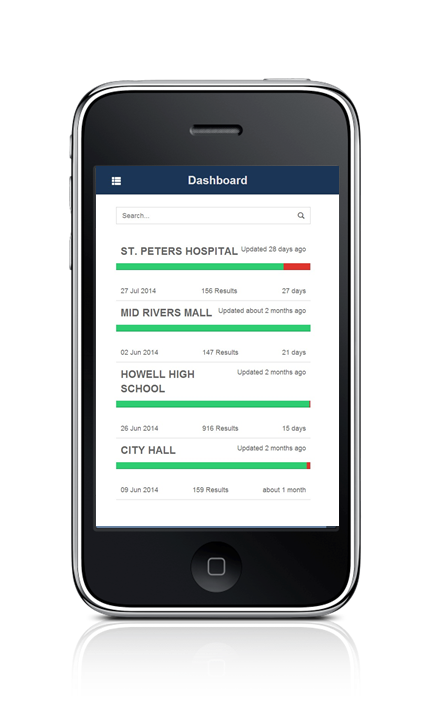

| LinkWare? Live 測試結果管理服務 |
LinkWare Live 是云式服務，。通過 LinkWare Live，您可以
● 了解每項任務的每次測試。使用任意智能設備即可查看任意項目的情況，分析每一次測試，即時獲得錯誤設置或線纜 ID 的通知。
● 良好的開始是成功的一半。使用計算機或平板定義線纜 ID 和測試設置。然后將其發送到測試現場的測試儀或 Brother 打印機，實現無錯誤測試以及粘貼標簽。
● 確保您的測試儀處于最新狀態。標準隨時可能在沒有通知的情況下發生變化，而過時的測試報告可能意味著數小時的重新測試。LinkWare Live 能夠自動保證測試儀保持更新。
● 不要再把時間和汽油浪費在送測試儀回辦公室上。通過 Wi-Fi 直接將測試結果從工作場所上傳到 LinkWare Live，然后自動下載到正確的任務中，以使用 LinkWare PC 快速生成報告。
● 避免項目拖延。跟蹤所有測試儀的最后使用位置并監控其狀態，確保它們始終處于校準狀態并運行最新固件。
● 支持所有 Versiv 型號：DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。
| CableAnalyzer 對比指南 |
| 功能 | DSX-602 | Versiv DSX-5000 | Versiv DSX-8000 |
|---|---|---|---|
| 說明 | 必不可少的 Cat 6A 和 Class EA 銅纜測試儀 | Cat 6A 和 Class FA 銅纜測試儀 | 最快、最準確的 Cat 8 和 Class I/II 銅纜測試儀 |
| Cat 3 – Cat 6A / Class EA | X | X | X |
| Cat 6A / Class FA | X | X | |
| Cat 8 / Class I/II | X | ||
| 最大頻率 | 500 MHz | 1000 MHz | 2000 MHz |
| 自動測試時間 |
10 秒 Class EA/Cat 6A 9 秒 Class E/Cat 6 |
10 秒 Class EA/Cat 6A 9 秒 Class E/Cat 6 |
16 秒 Cat 8 / Class I/II 8 秒 Class EA/Cat 6A 7 秒 Class E/Cat 6 |
| 屏蔽完整性測試 | X | X | X |
| 內存 | ≈ 12,000 Cat 6A 帶圖 | ≈ 12,000 Cat 6A 帶圖 | ≈ 12,000 Cat 6A 帶圖 |
| 電池壽命 | ≈ 8 小時 | ≈ 8 小時 | ≈ 8 小時 |
| 線纜標識符長度 | 60 字符 | 60 字符 | 60 字符 |
| 鏈路適配器 | 可選 | X | X |
| ProjXTM 項目管理 | X | X | X |
| TaptiveTM 手勢用戶界面 | X | X | X |
| 先進的故障信息診斷 | 有限 – (HDTDR & HDTDX) | X | X |
| PoE 電阻不平衡 | X | X | |
| 集成外部串?dāng)_功能 | X | X | |
| LinkWareTM 報告 | X | X | X |
| LinkWareTM 實時支持 | X | X | X |
| TCL 測量 | X | X | |
| 同軸適配器 | 可選 | 可選 | 可選 |
| M12 適配器 | 可選 | 可選 | 可選 |
| 跳線適配器 | 可選 | 可選 | |
| 光纖 – OLTS、OTDR 和檢測 | 可選 | 可選 |
| 線纜類型 | |
| 屏蔽和非屏蔽的雙絞 LAN 布線 |
TIA 類別3、4、5、5e、6、6A：100 Ω ISO/IEC Class C, D, E, EA:100? 和 120? |
| 一般規格 | |
| 自動測試速度 |
5e 或 6 類/Class D 或 E 的全雙向自動測試：9 秒； 完整的雙向 6A 類/ EA 級自動測試：10 秒 |
| 支持的測試參數（測試標準決定了報告的參數和頻率范圍） | 接線圖，長度，傳播延遲，延遲偏差，直流回路電阻，插入損耗（衰減），回波損耗 (RL)，近端串?dāng)_ (NEXT)，衰減串?dāng)_比 (ACR-N)，ACR-F (ELFEXT)，綜合 ACR-F (PS ELFEXT)，綜合 NEXT，綜合 ACR-N |
| 最大頻率 | 500 MHz |
| 測試結果存儲 | 12,000 Cat 6A 帶圖 |
| 顯示屏 | 5.7 英寸 LCD，具有感應電容觸摸屏 |
| 體積 | 主機與智能遠端單元：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 重量 | 3 磅（1.36 千克） |
| 電池 | 鋰離子電池組，7.2 V |
| 電池壽命 | 8小時 |
| 電池充電時間 | 4 小時（40? C 以下，測試儀關閉） |
| 環境規格 | |
| 操作溫度 | 32° F 至 113° F（0° C 至 45° C） |
| 貯存溫度 | -22° F 至 +140° F（-30° C 至 +60° C） |
| 工作相對濕度（% RH 無冷凝） |
0% - 90%, 32° F - 95° F:(0° C - 35° C) 0% - 70%, 95° F - 113° F:(35° C - 45° C) |
| 振動 | 隨機，2 g，5 Hz -500 Hz |
| 沖擊 | 1 米跌落試驗（無論是否帶有模塊和適配器） |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 3 版 |
| 海拔 |
13,123 英尺 (4,000 m) 10,500 英尺（3,200 米），含交流適配器 |
| EMC | EN 61326-1：便攜 |
| 型號/名稱 | 說明 |
| DSX-602 |
DSX-602 CableAnalyzer 主測試儀和智能遠端，Cat 6A/ Class EA 通道適配器 (2)，6 英寸 (15 cm) RJ45 基準跳線 (1)，便攜軟包，USB 計算機通信線，AC 適配器 (2) 和 DSX-602 入門指南 |
| DSX-602-PRO |
DSX-602 CableAnalyzer 主測試儀和智能遠端，Cat 6A/ Class EA 通道適配器 (2)，6 英寸 (15 cm) RJ45 基準跳線 (1)，Cat 6A/Class EA 鏈路適配器 (2)，便攜軟包，USB 計算機通信線，AC 適配器 (2) 和 DSX-602 入門指南 |
